国标车修壁虎

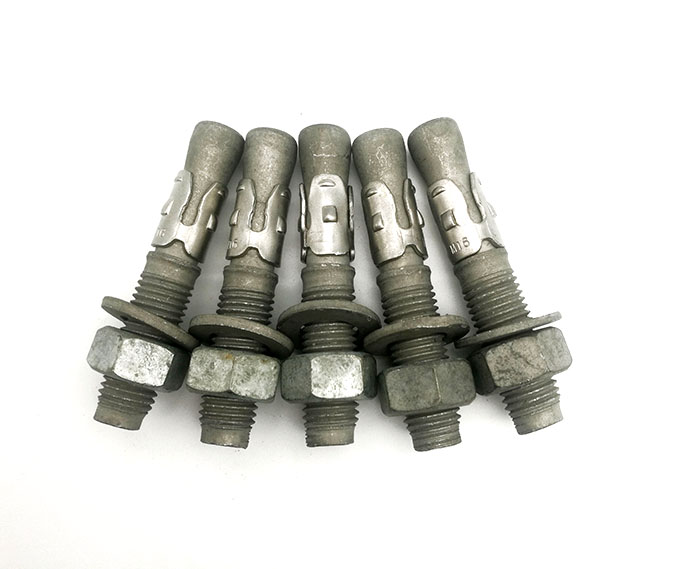

车修壁虎
产品特性
此产品螺纹较长，较易安装，通常被用于重负荷设施。
要获得可靠的，巨大的紧固力，就必须保证那个固定在壁虎上的夹环充分膨胀。并且膨胀夹环不可以从杆上脱落或在洞中扭曲变形。
标定拉力值均在水泥强度260~300kgs/cm2的条件下测试所得，安全负荷的最大值不得超过标定值的25%。
应用领域
适用于混凝土及致密的天然石材，金属结构，金属型材，底板，支撑板，托架，栏杆，窗，幕墙，机器，大梁，桁条，支架等等。
规格型号 德制：M6 M8 M10 M12 M14 M16 M18 M20 M24
美制：1/2 1/4 3/4 3/8 5/8 5/16 1”
表面处理
WZP(蓝白锌) YZP（彩锌） HDG （热镀锌）
材质
碳钢
技术参数
|
规格 |
钻孔直径 |
长度范围 |
设计拉拔力 |
极限拔拉力 |
设计剪切力 |
极限剪切力 |
|
M6 |
6 |
40-120 |
5 |
9.7 |
-- |
-- |
|
M8 |
8 |
50-220 |
8 |
16 |
6 |
9 |
|
M10 |
10 |
60-250 |
12 |
24 |
8 |
14 |
|
M12 |
12 |
70-400 |
18 |
33 |
18 |
29 |
|
M14 |
14 |
80-200 |
20 |
44 |
22 |
37 |
|
M16 |
16 |
80-300 |
22 |
51.8 |
26 |
45 |
|
M18 |
18 |
100-300 |
28 |
58 |
28 |
57 |
|
M20 |
20 |
100-400 |
35 |
70 |
31 |
62 |
|
M24 |
24 |
12-400 |
50 |
113 |
45 |
88 |
|
1/4 |
1/4(6.35mm) |
45-200 |
5 |
9.7 |
-- |
-- |
|
5/16 |
5/16(8mm) |
50-220 |
8 |
16 |
6 |
9 |
|
3/8 |
3/8(10mm) |
60-250 |
12 |
24 |
8 |
14 |
|
1/2 |
1/2(12.7mm) |
70-400 |
18 |
33 |
18 |
29 |
|
5/8 |
5/8(16mm) |
80-200 |
20 |
44 |
22 |
37 |
|
3/4 |
3/4(19.5mm) |
80-300 |
22 |
51.8 |
26 |
45 |
|
1” |
1”(25.4mm) |
100-300 |
28 |
58 |
28 |
57 |
